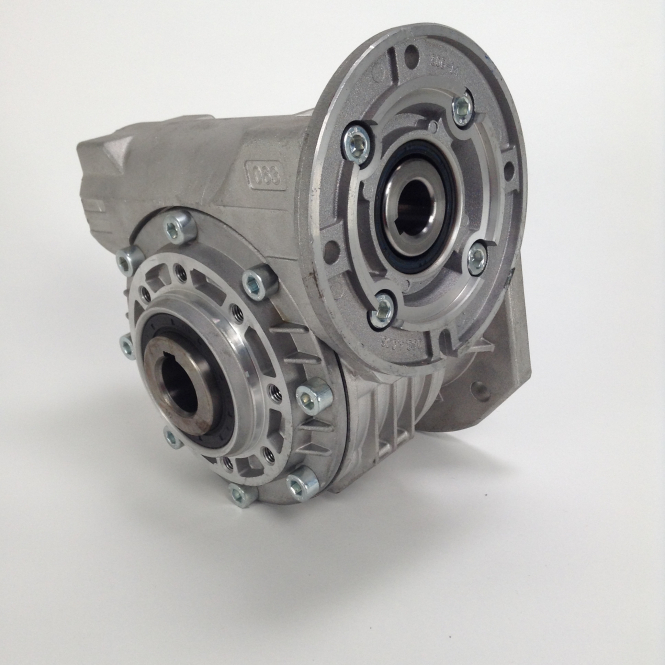

Як черв'ячна передача знижує швидкість і збільшує крутний момент
Електродвигун часто обертається значно швидше, ніж потрібно конвеєру, заслінці або іншому робочому механізму. З'єднати їх безпосередньо означало б отримати надмірну швидкість і недостатній крутний момент. Редуктор розв'язує цю задачу, змінюючи співвідношення між швидкістю та моментом.
У черв'ячній передачі гвинтоподібний черв'як обертає зубчасте колесо. Осі валів зазвичай розташовані під кутом, тому конструкція зручна там, де двигун і вихідний вал потрібно компактно розмістити в різних площинах.
Що відбувається всередині корпуса
За один оберт черв'яка колесо зміщується лише на певну кількість зубців. Завдяки цьому на виході отримують нижчу частоту обертання. Крутний момент при цьому зростає, але частина енергії втрачається через тертя, тому реальний результат залежить від ККД, навантаження та якості мащення.
Подивитися типові конструкції можна в каталозі, який веде Перша редукторна компанія. Візуально схожі корпуси можуть мати різні передатні числа, допустимі навантаження, вали й монтажні положення, тому одного фото для вибору недостатньо.
Чому компактність має свою ціну
Контакт у черв'ячній парі значною мірою відбувається зі ковзанням. Це дає плавність роботи, але водночас створює тепло. Якщо агрегат перевантажений, неправильно встановлений або має невідповідне мастило, температура зростає, а ресурс деталей скорочується.
Поширена помилка – вважати будь-яку черв'ячну передачу самогальмівною. Така властивість залежить від геометрії, тертя, стану деталей і режиму роботи. Для утримання небезпечного вантажу не можна покладатися лише на тип редуктора: потрібне окреме інженерне рішення і передбачений гальмівний пристрій.
Де така передача доречна
Черв'ячні редуктори застосовують у приводах транспортерів, пакувального обладнання, змішувачів, воріт, регулювальних механізмів та інших машин, де важливі компактне кутове компонування і значне зниження швидкості. Остаточний вибір залежить від моменту, циклу, ударних навантажень і температури.
Підбираючи черв'ячний редуктор, потрібно вказати вхідну потужність і швидкість, бажані оберти на виході, характер навантаження, тривалість роботи, положення монтажу та розміри валів. Ці дані дозволяють перевірити не лише передатне число, а й запас за навантаженням.
Передатне число не можна вибирати лише діленням номінальних обертів двигуна на бажану швидкість. Треба врахувати фактичне просідання швидкості під навантаженням, ККД передачі та потрібний запас моменту. Якщо механізм стартує з матеріалом усередині, пусковий режим може бути важчим за сталу роботу.
Монтажне положення впливає на розподіл мастила всередині корпуса. Тому один і той самий типорозмір у різних положеннях може потребувати іншого заповнення або спеціального виконання. Перед установленням варто звірити паспорт і переконатися, що сапун, пробки та контроль рівня розташовані правильно.
Для заміни старого агрегату корисно виміряти не лише вал, а й висоту осі, відстані між отворами та доступний простір для двигуна. Невелика різниця в корпусі іноді змушує переробляти станину. Креслення до замовлення заощаджує більше часу, ніж спроба підігнати вузол під час монтажу.
Що контролювати під час експлуатації
Після монтажу стежать за рівнем і типом мастила, температурою, шумом, вібрацією та герметичністю ущільнень. Важливо не перекривати охолодження корпуса й не створювати додаткового навантаження перекосом муфти або надмірним натягом передачі.
Принцип роботи черв'ячної передачі нескладний, але її надійність визначається деталями. Коли швидкість, момент, монтаж і тепловий режим узгоджені з реальною задачею, компактний механізм працює передбачувано. Коли вибір роблять лише за габаритом, проблеми швидко стають помітними.
